什么是PC光纖連接器？
PC光纖連接器是以物理接觸方式拋光的連接器，它是OM1和OM2多模光纖上最常見的拋光類型。其對接端面是物理接觸，即端面呈凸面拱型結構，其接頭截面是平的，實際上是微球面研磨拋光，在電信運營商的設備中應用得最為廣泛。在PC光纖連接器設計中，有一個略呈圓柱形的錐形頭，是用來消除氣隙，因此，單模光纖應用中的典型回波損耗約為-40dB，高于原始平面拋光樣式的回波損耗（-14dB）。不過，PC連接器這種拋光方式已經過時，并不斷演變成UPC連接器。

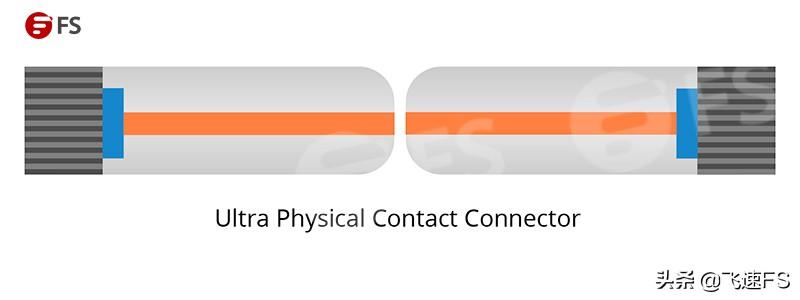

什么是UPC光纖連接器？
UPC，即超物理接觸，從PC連接器演變而來，具有更好的表面光潔度。UPC連接器依賴機器拋光，回波損耗比PC連接器高，接近-50dB或更高。它在拋光過程中產生的圓形光潔度允許光纖接觸光傳播的光纖芯附近的高點。此外，當使用UPC連接器時，要確保激光器的規格能夠處理UPC連接器所產生的回波損耗。需要注意的是，反復的連接和斷開會導致UPC連接器端面的質量和性能下降。
什么是APC光纖連接器？
APC是指角度物理接觸，與UPC連接器不同，APC連接器的端面精確研磨，與光纖包層成8度夾角，這使得大多數回波損耗被反射到包層中，不會干擾傳輸信號，損壞激光源。 APC光纖連接器通常應用于廣電和早期的CATV應用網絡中，其光纖接頭采用了帶傾角的端面，可以改善電視信號的質量，主要原因是電視信號是模擬光調制，當接頭耦合面是垂直的時候，反射光沿原路徑返回。
PC vs UPC vs APC連接器：有什么區別？
下文將從外觀，性能和應用三個方面為您介紹PC，UPC，APC這三種光纖連接器的區別。外觀

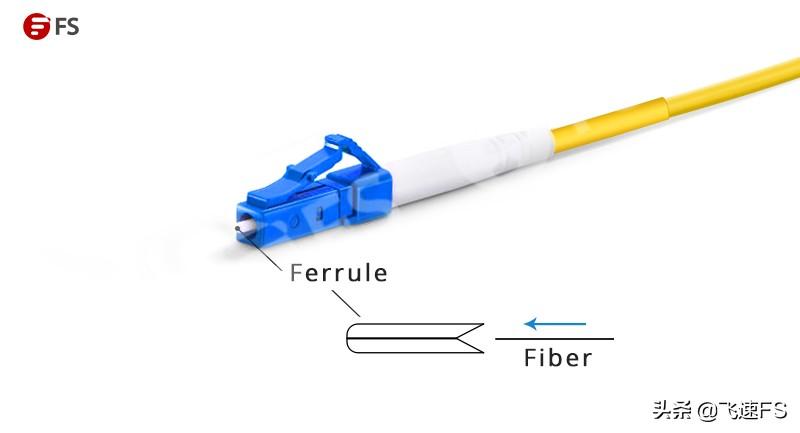

就外觀而言，PC，UPC和APC三種連接器的主要區別在端面。盡管UPC連接器的端面略有彎曲，PC和UPC光纖連接器均屬于無角度拋光方式，而APC光纖連接器的端面呈8度角并做了微球面研磨拋光。 另一個比較明顯的區別是顏色，可以通過連接器的顏色來區分連接器類型。一般情況下，PC/UPC連接器為藍色，APC連接器是綠色。以飛速(FS) LC APC單模光纖跳線為例，光纖兩端的連接器均為綠色；而LC UPC單模光纖跳線的連接器通常為藍色（如下圖所示）。
性能
以前，由于連接器的設計存在一定間隙，使用APC連接器很難實現低插入損耗。但是，隨著技術的改進，APC連接器的性能也有所改進，且APC和UPC光纖連接器的插損損耗的差異已減小。 就回波損耗而言，不同的拋光端面造成了它們在光反射方面的差異。UPC連接器在使用中會將任何反射光直接反射回光源，但是APC連接器使反射光以一定角度反射到包層中，而不是直接反射到光源。因此，回波損耗值各有差異。根據行業標準，PC，UPC和APC光纖連接器的回波損耗分別約為-40dB，-50dB和-60dB或更高?；夭〒p耗越高，反射越小，連接器性能越好。由此可知，APC光纖連接器的性能更高。應用
APC光纖連接器更適合應用在對回波損耗要求較高的區域，例如用于RF視頻信號傳輸，尤其是FTTx應用以及無源光網絡和其他使用高帶寬的WDM系統的應用。 而對于那些對回波損耗要求不高的領域，則UPC或PC光纖連接器則是個不錯的選擇。PC連接器非常適合應用在電信運營商網絡中，而UPC連接器則廣泛應用于數字電視，電話和數據系統中。結論
PC，UPC和APC都是光纖連接器的研磨方式，在為某些特定的應用選擇光纖連接器時，應該考慮成本和可操作性因素。例如，對于那些需要高精度光纖信號傳輸的應用，應該選擇回波損耗較高的APC連接器；而對于光纖信號不太敏感的應用，可以選擇PC或者UPC光纖連接器。聲明：本文由網站用戶香香發表，超夢電商平臺僅提供信息存儲服務，版權歸原作者所有。若發現本站文章存在版權問題，如發現文章、圖片等侵權行為，請聯系我們刪除。
