今天將著重強調什么是uv?
所有的圖像文件都是二維的一個平面。水平方向是U，垂直方向是V，通過這個平面的，二維的UV坐標系。我們可以定位圖像上的任意一個像素。但是一個問題是如何把這個二維的平面貼到三維的NURBS表面和多邊形表面呢？
對于NURBUS表面。由于他本身具有UV參數，盡管這個UV值是用來定位表面上的點的參數，但由于它也是二維的，所以很容易通過換算把表面上的點和平面圖像上的象素對應起來。所以把圖像貼到NURBUS表面上是很直接的一件事。
但是對于多變形模型來講，貼圖就變成一件麻煩的事了。所以多邊形為了貼圖就額外引進了一個UV坐標，以便把多邊形的頂點和圖像文件上的像素對應起來，這樣才能在多邊形表面上定位紋理貼圖。所以說多邊形的頂點除了具有三維的空間坐標外。還具有二維的UV坐標。
對于紋理貼圖而言，一張貼圖的U和V坐標的數值范圍都是0到1，而不管他的實際分辨率是多少，MAYA會自動把UV紋理坐標換算成貼圖的象素坐標。
“UV”這里是指u,v紋理貼圖坐標的簡稱(它和空間模型的X, Y, Z軸是類似的)，它定義了圖片上每個點的位置的信息. 這些點與3D模型是相互聯系的， 以決定表面紋理貼圖的位置， UV就是將圖像上每一個點精確對應到模型物體的表面， 在點與點之間的間隙位置由軟件進行圖像光滑插值處理， 這就是所謂的UV貼圖。
那為什么用UV坐標而不是標準的投影坐標呢? 通常給物體紋理貼圖最標準的方法就是以planar(平面),cylindrical(圓柱), spherical(球形),cubic(方盒)坐標方式投影貼圖。
Planar projection(平面投影方式)是將圖像沿x,y或z軸直接投影到物體. 這種方法使用于紙張, 布告, 書的封面等 ， 也就是表面平整的物體.平面投影的缺點是如果表面不平整, 或者物體邊緣彎曲, 就會產生如圖A的不理想接縫和變形. 避免這種情況需要創建帶有alpha通道的圖像, 來掩蓋臨近的平面投影接縫, 而這會是非常煩瑣的工作。
所以不要對有較大厚度的物體和不平整的表面運用平面投影方式. 對于立方體可以在x, y方向分別進行平面投影, 但是要注意邊緣接縫的融合. 或者采用無縫連續的紋理, 并使用cubic投影方式。多數軟件有圖片自動縮放功能, 使圖像與表面吻合. 顯然, 如果你的圖像與表面形狀不同, 自動縮放就會改變圖像的比例以吻合表面。 這通常會產生不理想的效果, 所以制作貼圖前先測量你的物體尺寸。網上最多的說法就是切線（Tangent）與UV坐標的U方向對齊，副切線（Bitangent）與UV坐標的V方向對齊。這就很抽象，UV坐標變化本身就是一個二維空間的向量，而切線方向是一個三維空間的向量，這兩者是如何對齊的呢？

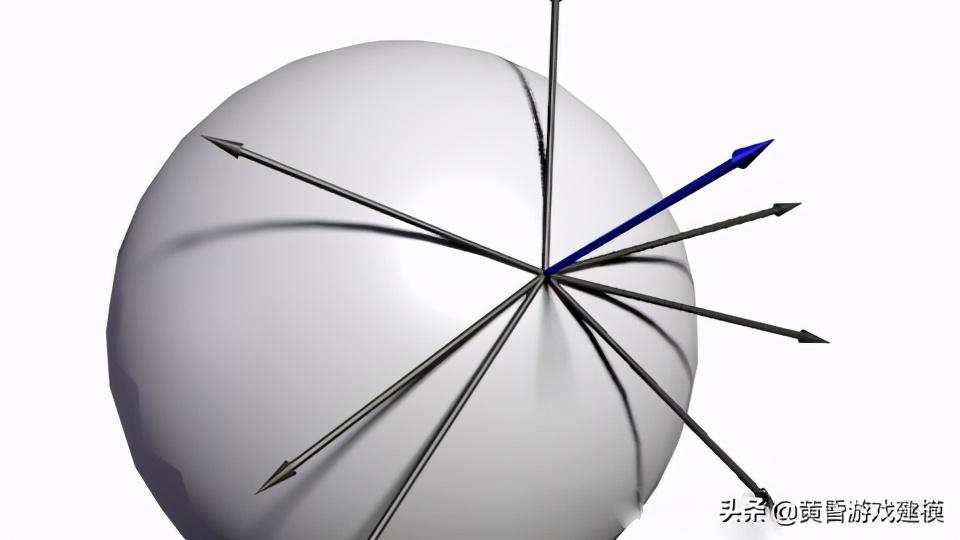

首先我們考慮一個三角形，要為這個三角形內的每一個像素都給定一個法線矢量 ，這個三角形是一個平面，有一個平面法矢量，我們可以修改這個矢量去定義每個像素的法矢量，例如每個像素上向某個軸偏移一個值，向另一個軸偏移一個值。這兩個軸最好都垂直于該平面法線 但問題是， 那另外兩個軸如何確定呢，這是一個常見的三維問題，給定一個軸，另外兩個軸有無限種可能，就像下圖一樣。
針對上述情況，比較簡單的一種方式就是利用紋理坐標來確定另外兩個軸的方向。
一個簡單的思考方式 ：
我有一個向量，該向量指向（uv坐標的）U值在三角形上增加的方向，那么它在模型空間坐標系中的坐標將是多少。
另一個思考方式：
模型空間X，Y，Z軸坐標相對于UV坐標的變化率。也就是說 切線（Tangent）向量實際上是模型空間坐標相對于U值分量的變化率，而副切線（Bitangent）向量則是模型空間坐標相對于V值分量的變化率。
