近期身體狀況一直不太好,感冒持續了好久,文章也停了,錄制視頻就更加不用說了,喉嚨啞的不行,我怕看視頻的朋友看后有心理陰影,別我那句話氣喘不過來,就Over了。
大家注意身體,不要像我一樣,這么衰
今天的狀態還不錯,身體在逐漸的恢復中,前段時間發布過一篇關于網易數讀圖表的仿制,既下方動態圖,氣泡圖+五星好評圖表的制作,一直覺得這個圖表仿制的不夠完美,因為五星好評中的數據,4.5與4.9數字的星星都是一樣,都是半個星星,低于4.5就沒星星了,身體不好,腦子還在,不動手,就動腦唄,終于給我想出了一個完美解決的辦法。
Excel仿網易數讀圖表–氣泡圖+五星評分圖
上期文章中的五星點評圖表,是使用條件格式圖標集中的等級功能制作而成,故大于4.5就是半個星星,小于4.5就沒有星星了。

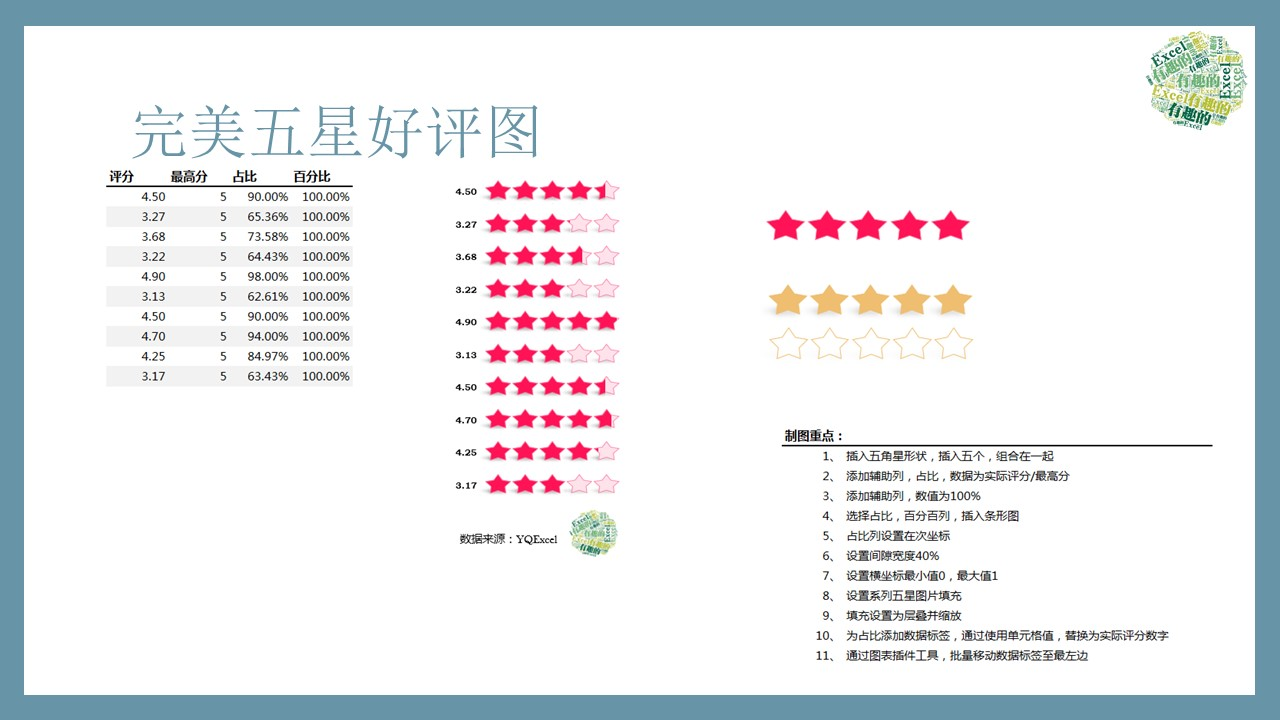

先看下本期圖表的成品
(圖片可點擊放大)
制作步驟:
步驟01:
先開個PPT,插入形狀,五角星
(圖片可點擊放大)
為什么用PPT,方便五角星的對齊,當然Excel中也可以做,但對齊就沒PPT中方便了。
步驟02:
調整五角星的尖銳度,點擊五角星中的黃色原點,向外移動調整。
(圖片可點擊放大)
步驟03:

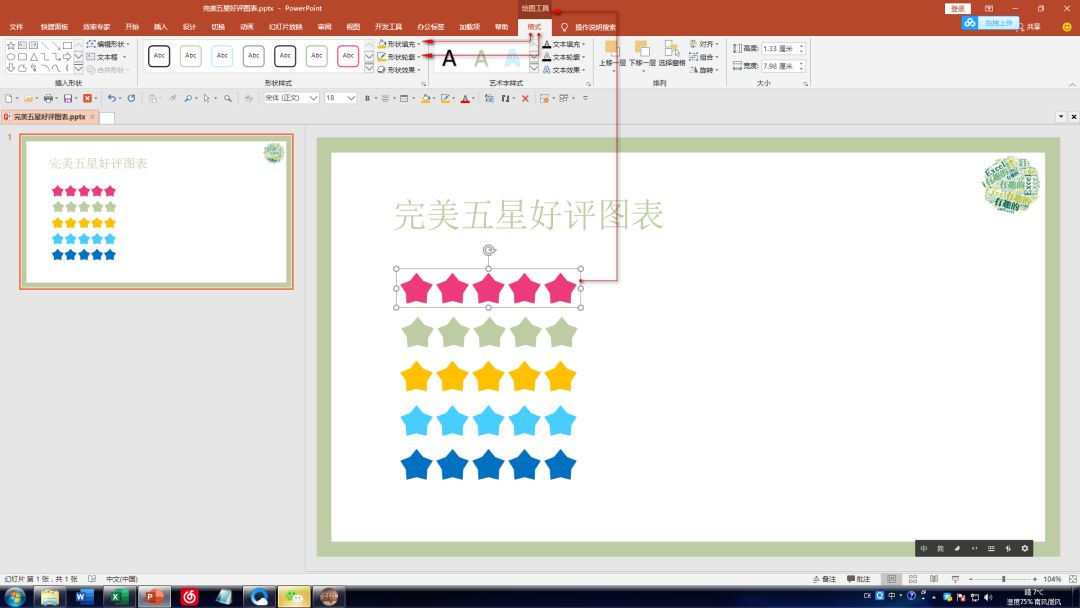

按住CTRL鍵拖動五角星形狀,進行復制,連續拖動五次。最后修改填充色和外輪廓顏色。五個五角星,按CTRL+G組合在一起。
(圖片可點擊放大)
步驟04:
然后再做一組同一系列顏色,淡色系的五角星。外邊框可以留著,這樣顏色填充進去,就比較明顯。
(圖片可點擊放大)
步驟05:
現在我們可以回到Excel中做正事了。
整理做圖數據,沒有數據,你做個球圖表。
(圖片可點擊放大)
一共添加2個輔助列,第一個輔助列得出評分數值在總分5分的占比,第一個輔助列為100%的數字。
步驟06:
選中E列,F列數據,插入條形圖。
(圖片可點擊放大)
步驟07:
將占比系列設置為次坐標。
(圖片可點擊放大)
步驟08:
為圖表添加次要縱坐標軸。
(圖片可點擊放大)
步驟09:

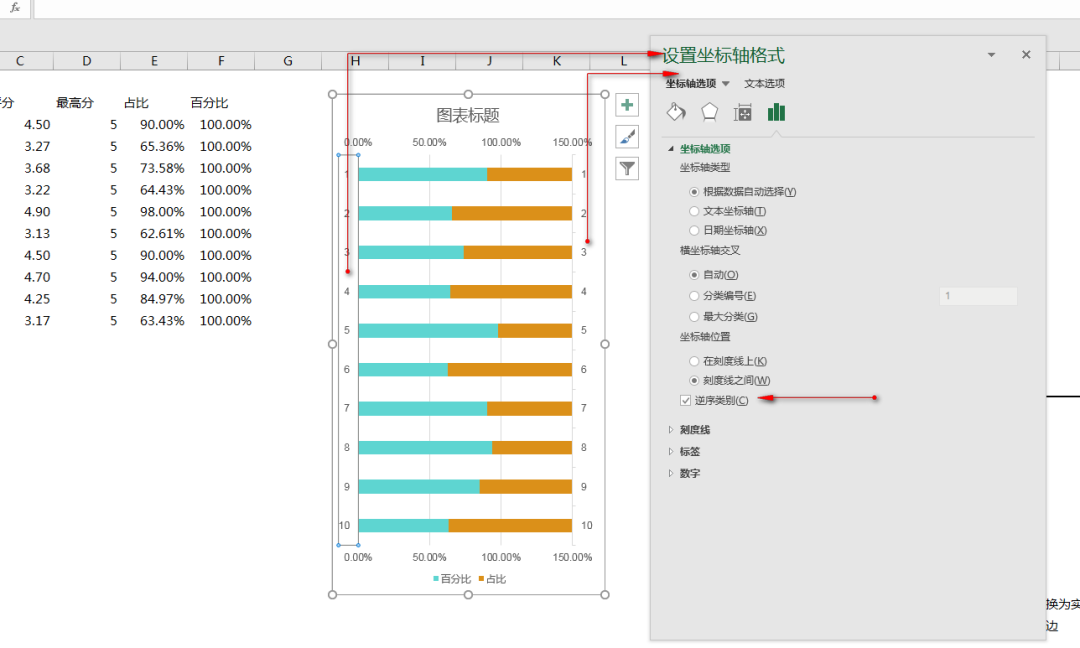

將主次縱坐標軸都設置為逆序類別。
(圖片可點擊放大)
步驟10:
將水平軸最大值設置為1,刪除次要水平軸,使得主次系列共用一個水平軸。
(圖片可點擊放大)
步驟11:
設置主次系列的間隙寬度為40%。
(圖片可點擊放大)
步驟12:
現在到了關鍵步驟了,先選中組合在一起的深色系的五角星,按CTRL+C復制,再點擊圖表,選擇圖表中的占比系列,按CTRL+V粘貼,用圖片填充。
(圖片可點擊放大)
步驟13:
設置數據系列圖片填充方式為層疊并縮放。
(圖片可點擊放大)
步驟14:

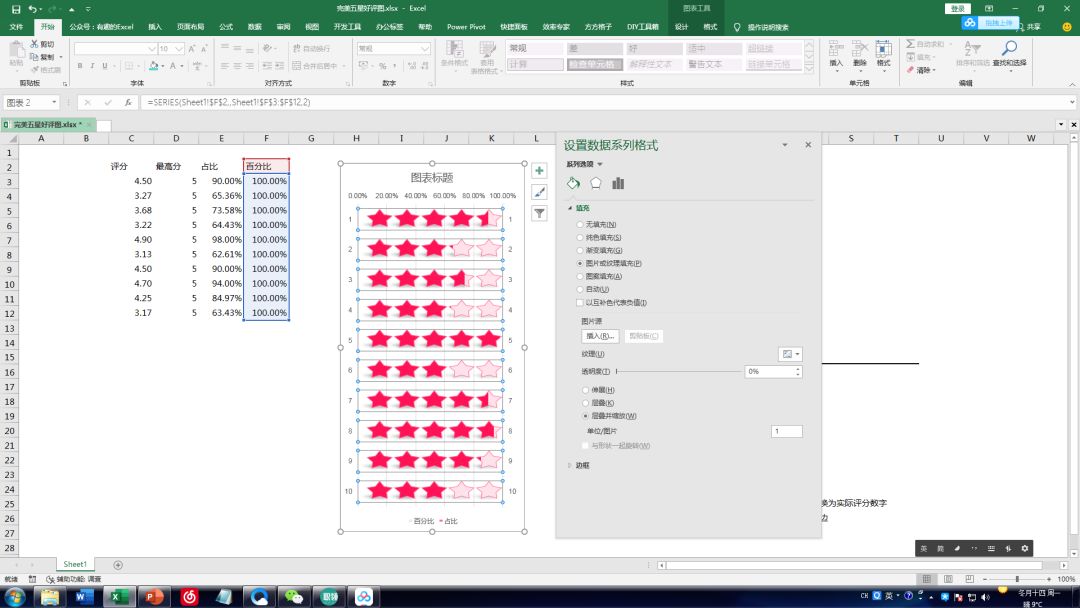

先選中組合在一起的淡色系,有邊框色的五角星,按CTRL+C復制,再點擊圖表,選擇圖表中的百分比系列,按CTRL+V粘貼,用圖片填充。一樣設置數據系列圖片填充方式為層疊并縮放。
(圖片可點擊放大)
步驟15:
為占比系列添加數據標簽,使用單元格中的值,標簽位置,軸內側。
(圖片可點擊放大)
步驟16:

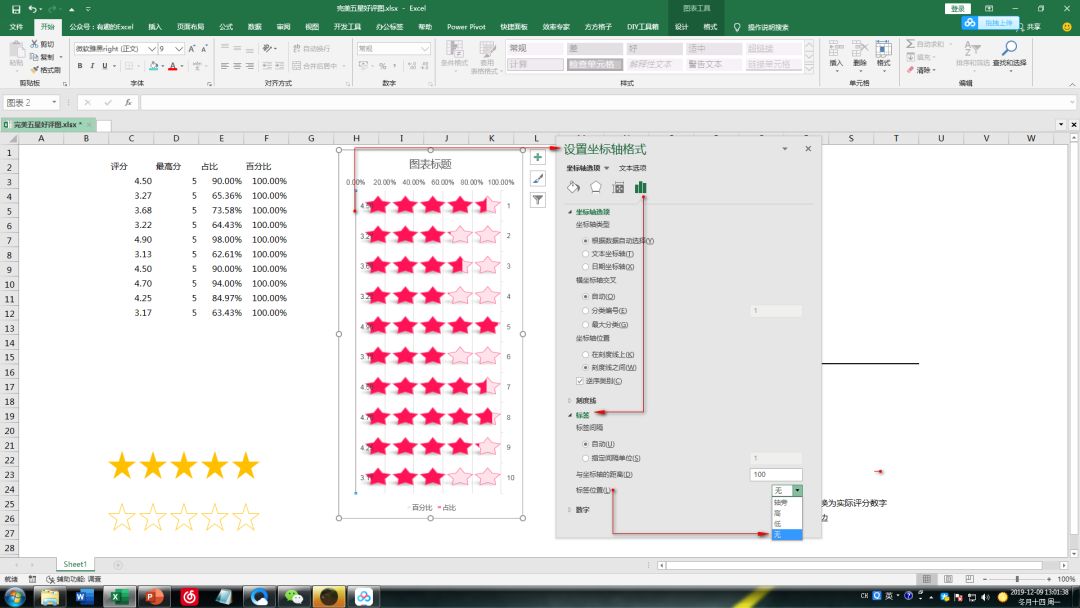

將圖表中的各項坐標軸的標簽設置為“無”,線條設置“無線條”。
(圖片可點擊放大)
(圖片可點擊放大)
步驟17:
通過圖表標簽工具,將數據標簽批量移動到最左側,沒工具的話,你可以手動調整,一個個移動。
